 Photographies d'un tube à rayons X d'un rétroalvéolaire

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Fred
Homme-canon
Homme-canon
avatar


MessageSujet: Photographies d'un tube à rayons X d'un rétroalvéolaire   Jeu 26 Jan 2017 - 21:32

Bonjour,

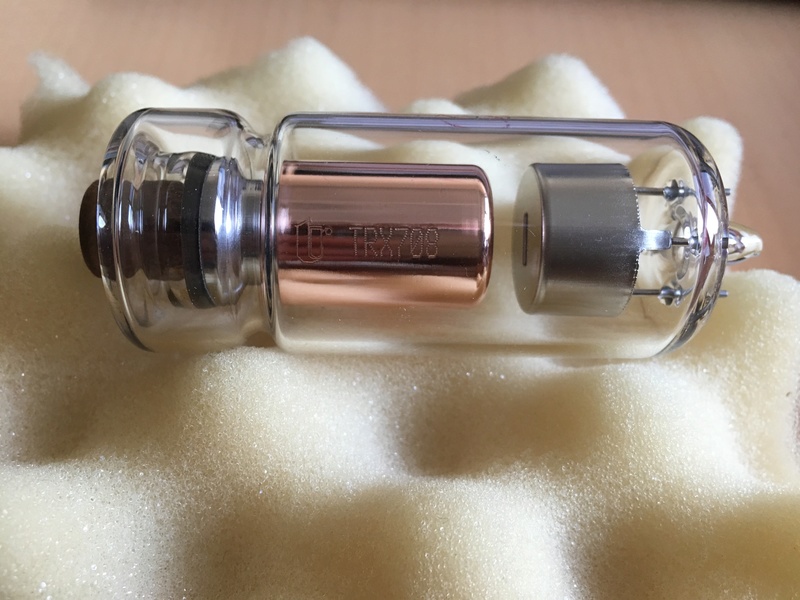

petite surprise du jour pour moi : en contrôle de RP externe, je suis "tombé" sur un tube à rayons X d'un rétroalvéolaire (TROPHY TRX708)...
J'avais déjà vu des tubes à rayons X directionnel ou panoramique pour le domaine industriel, à anode tournante pour le médical, des tubes de cristallographie,mais du dentaire, c'est mon tout premier en plus de 20 ans de contrôle.... Limite une larme à l’œil Sad
Du coup, j'en fait profiter la compagnie.... What a Face



_________________
Fred :pig:
Revenir en haut Aller en bas
Niko
Homme-canon
Homme-canon
avatar


MessageSujet: Re: Photographies d'un tube à rayons X d'un rétroalvéolaire   Ven 27 Jan 2017 - 9:46

+1
Revenir en haut Aller en bas
http://www.rpcirkus.org/
Gluonmou
Contorsionniste
Contorsionniste
avatar


MessageSujet: Re: Photographies d'un tube à rayons X d'un rétroalvéolaire   Ven 27 Jan 2017 - 16:12

Il a l'air tout pitit
C'est quoi les dimensions?
Revenir en haut Aller en bas
Diabolo
Contorsionniste
Contorsionniste
avatar


MessageSujet: Re: Photographies d'un tube à rayons X d'un rétroalvéolaire   Ven 27 Jan 2017 - 17:46

de mémoire 8 cm * 2,5 cm

j'ai démonté mon vieux trophy il y a 7-8 ans ( pouah l'huile qui pue, m'en souviens encore )
Revenir en haut Aller en bas
Fred
Homme-canon
Homme-canon
avatar


MessageSujet: Re: Photographies d'un tube à rayons X d'un rétroalvéolaire   Ven 27 Jan 2017 - 19:03

C'est effectivement très petit (pas pensé à mettre un mètre à côté, désolé) mais de l'ordre de grandeur des dimensions annoncées par Diabolo.
J'ai aussi une photo d'un certissage de source scellée d'192Ir version anglo-saxonne (sentinel ndt) et sans mètre également....

_________________
Fred :pig:
Revenir en haut Aller en bas
Gluonmou
Contorsionniste
Contorsionniste
avatar


MessageSujet: Re: Photographies d'un tube à rayons X d'un rétroalvéolaire   Sam 28 Jan 2017 - 8:28

8x2,5, c'est en gros les dimensions d'un pouce (de belle taille). Donc effectivement un pitit bébé comme tube

En quoi est l'anode?
On voit qu'elle est percée suivant deux axes perpendicukaires. Ce n'est pas une anode plane inclinée, comme souvent (je crois)
Je suppose que les électrons rentre dans l'anode cylindrique par suivant l'axe du cylindre et frappe l'anode au fond, et que les X sont alors collimatés par le trou que l'on voit sur la photo.
Ce qui rendrait ce tube assez directionnel et limiterai les "fuites de gaines".
Si je ne me plante pas , on voit cependant que le trou débouche des 2 cotés, ce qui serait inutile.
A moins que ce trou soit conique et présente là encore une surface incliné vs le faisceau d'électrons?
(donc peu d'émission sur le trou opposé)

Tapez pas trop fort si je dis des c... (pas sur la tête, pas sur la tête....)
Gluonmou
Revenir en haut Aller en bas
Diabolo
Contorsionniste
Contorsionniste
avatar


MessageSujet: Re: Photographies d'un tube à rayons X d'un rétroalvéolaire   Sam 28 Jan 2017 - 9:00

non il y a le trou d'entrée des électrons ( dans l'axe ) l'anode au fod inclinée et le trou de sortie ( unique ) perpendiculaire

je dis tout ca de mémoire
la mienne d'ampoule est bloquée à paris depuis pas mal d'années
Revenir en haut Aller en bas
Gluonmou
Contorsionniste
Contorsionniste
avatar


MessageSujet: Re: Photographies d'un tube à rayons X d'un rétroalvéolaire   Sam 28 Jan 2017 - 9:39

Le trou débouchant de l'autre coté que je crois voir est sans doute un reflet
Donc effectivement le trou est conique
Et le matériau anode , d'un joli rose , c'est quoi?

merci
Revenir en haut Aller en bas
Domino
Contorsionniste
Contorsionniste
avatar


MessageSujet: Re: Photographies d'un tube à rayons X d'un rétroalvéolaire   Sam 28 Jan 2017 - 10:47

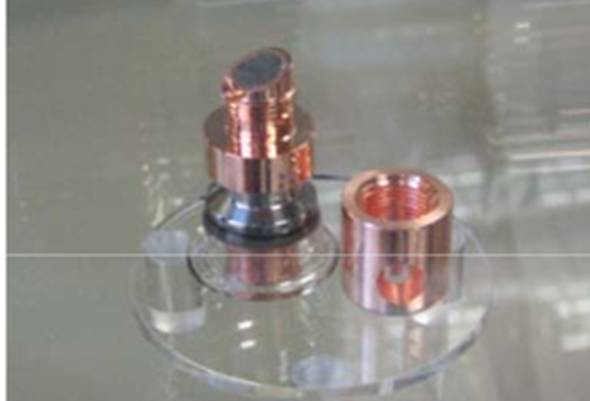

C'est une anode en tungstène mise dans un réceptacle en cuivre (d'où le joli rose girly)

_________________
l' ouverture d'esprit n'est pas une fracture du crâne
Revenir en haut Aller en bas
Gluonmou
Contorsionniste
Contorsionniste
avatar


MessageSujet: Re: Photographies d'un tube à rayons X d'un rétroalvéolaire   Sam 28 Jan 2017 - 11:22

D'aaaaaccord!!



Chuis content, j'ai appris des trucs aujourd'hui

Sur la dernière photo en plus on voit mieux la configuration de la collimation (il y a bien un second trou débouchant, mais en regard de l'anode). Je m'étais fait une mauvaise image.

Allez, je fais encore quelques petits bonds et j'attaque les sushis

"Le samedi c'est sushis" je vous l'ai souvent dit
Une question concours jeu-gagnant (de ma plus haute considération) pour voir ceux qui suivent
Que mange-ton le vendredi soir chez les Gluonmoux (Domino est hors concours)

GluonmouLux
Revenir en haut Aller en bas
Fred
Homme-canon
Homme-canon
avatar


MessageSujet: Re: Photographies d'un tube à rayons X d'un rétroalvéolaire   Sam 28 Jan 2017 - 13:46

Hello,
Sur la première photo, à droite, on a la cathode : dans le trou rectangulaire, il y a le filament en tungstène qui en étant parcouru par un courant électrique, va libérer des électrons. Ceux ci sont accélérés par la HT vers l'anode en passant par la cupule de concentration pour venir frapper la cible que l'on voit sur la photo de Domino. L'anode est inclinée ce qui permet de faire un tir directionnel et limiter la fuite de gaine.

_________________
Fred :pig:
Revenir en haut Aller en bas
Diabolo
Contorsionniste
Contorsionniste
avatar


MessageSujet: Re: Photographies d'un tube à rayons X d'un rétroalvéolaire   Sam 28 Jan 2017 - 19:23

Par contre Fred, je ne crois pas que ce tube de coolidge ai jamais servi

il me semble bien net

si celà avait été le cas tu aurais pu distinguer sur la surface de l'anode en tungstène le début de phénomène de cratérisation qui se manifeste au bout de 10-15-20 voire davantage d'années
Revenir en haut Aller en bas
Fred
Homme-canon
Homme-canon
avatar


MessageSujet: Re: Photographies d'un tube à rayons X d'un rétroalvéolaire   Dim 29 Jan 2017 - 15:38

Bonjour,
pour mes photos, c'est un tube déclassé :une inclusion au niveau de la paroi en verre. Il n'a jamais été mis en service.
Pour les vieux tubes, on observe effectivement une craterisation au niveau du foyer du tube.

_________________
Fred :pig:
Revenir en haut Aller en bas
